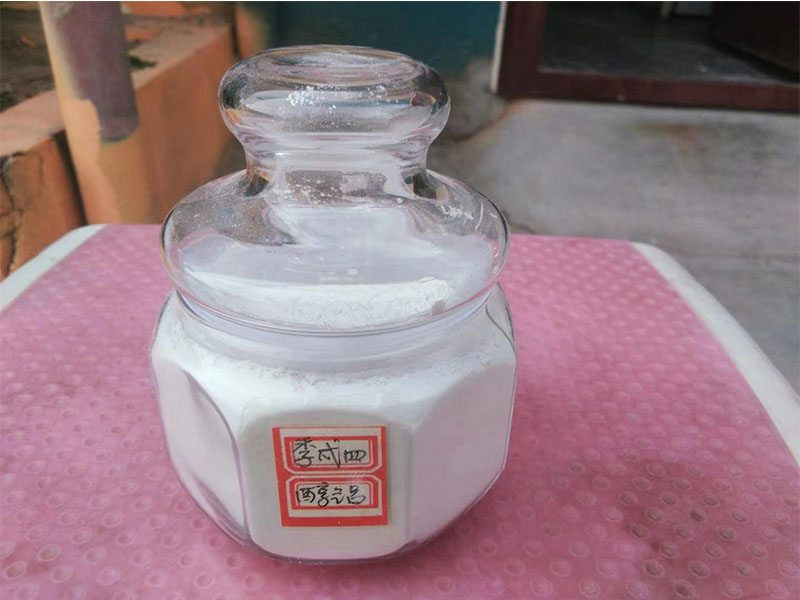

产品名称：季戊四醇铝

分子式：C5H12O4

分子量：150

外观：浅棕色粉末

熔点：118~125℃

自燃点：900℃干燥条件下有火险性

铝含量：17.5~19.5％

密度：1.095g/cm³

游离酸（以硬脂酸计）：≤0.5％

水份：≤0.1％

水溶性：不溶于水，溶于热乙醇、苯、甲苯、松节油等有机溶剂。

产品简介：

1、季戊四醇铝为新型单体PVC稳定剂，特别适合用作PVC热稳定剂复配。

2、用于一般工业透明PVC软制品，季戊四醇铝用量为3.86phr,热稳定时间为52.8min,PVC硬制品用量为3.69phr，,热稳定时间为31.99min,可与锌皂并用，无析出，可与改善结垢析出现象。

3、复配试验显示：

  当季戊四醇铝与CaSt2比例为2:2时，协同作用较好，  当季戊四醇铝与β一二酮复配时，长期稳定效果不错。  当季戊四醇铝与ZnSt2质量比例为3:1时，不仅具有优良的初期颜色，长期热稳定性也很理想。 季戊四醇铝与水滑石复配比例为5.2:1时，能更好地改善PVC制品的初期颜色，延长PVC热稳定时间。而且还能有效的抑制共轭双键的形成，降低热损失。

4、无毒**，完全符合国际ROSH的标准。

产品特点：

1、季戊四醇铝体系的钙锌稳定剂用在U-PVC压延片材中，塑化良好，各辊包辊良好，解决了普通钙锌稳定剂容易塑化不良，不包辊的难题。

2、采用季戊四醇铝生产的片材其色泽均匀一致，无穿孔，无破裂，无不利于使用的气泡，没有凹凸发皱现象，无鱼眼。

 1g季戊四醇铝吸收HCL的数量为27.01mg.

 1g硬脂酸锌吸收HCL的数量为92.71mg.

 1g硬脂酸钙吸收HCL的数量为104.76mg.

1g铅盐稳定剂吸收HCL的数量为278.72mg.

 这说明季戊四醇铝吸收HCL的能力比CaSt2,ZnSt2及铅盐弱，而季戊四醇铝可提高PVC的热稳定性，因此，我们可以得出季戊四醇铝通过取代PVC链中的活泼氯原子来改善PVC热稳定性能。因为PVC链中的氯原子电负性比较高（约为3.16），而季戊四醇铝中的AL原子电负性比较低（约为1.61），因此使得反应比较容易进行，形成稳定的络合物。

包装贮运：

  本产品宜在通风、干燥、阴凉处存放，注意防火防潮。本品为纸塑复合编织袋，内衬PE袋包装。净重：25kg/袋，有效期二年。

所有数据，真实可靠，但客户必须在自己的实验室或设备上进行实验及确认，本资料仅供参考，本身不具备任何法律约束，本公司不作出任何承诺和赔偿责任，客户应当遵守当地的**法规。
